Container 기반 기술

Table of contents

1. chroot
   1. chroot 프로그램 확인 및 신규 root 생성
   2. chroot 적용 확인
2. namespace
   1. PID NameSpace
   2. UTS NameSpace
   3. NET NameSpace
3. cGroups (Control Groups)
   1. 사전 환경 구성
4. OverlayFS (in Union File System)
   1. 테스트 데이터 생성
   2. 파일시스템 Overlay 마운트하기

---

컨테이너 기반 기술 종류가 각각의 의미를 살펴보기로 한다.

chroot

호스트 시스템과는 별도의 실행환경으로서, 루트 디렉토리 격리 기술 로 이해할 수 있으며 시스템 콜을 사용하여 프로세스가 바라보는 특정 디렉토리 루트(/) 디렉토리로 변경한다. 디렉토리를 격리하는 기술이다.

chroot 프로그램 확인 및 신규 root 생성

root@docker1:~# pwd
/root
root@docker1:~# chroot --version
chroot (GNU coreutils) 8.28
Copyright (C) 2017 Free Software Foundation, Inc.
License GPLv3+: GNU GPL version 3 or later <http://gnu.org/licenses/gpl.html>.
This is free software: you are free to change and redistribute it.
There is NO WARRANTY, to the extent permitted by law.

root@docker1:~# mkdir -p /root/newroot/{bin,lib,lib64}
root@docker1:~#
root@docker1:~# apt install tree
Reading package lists... Done
Building dependency tree
Reading state information... Done
The following NEW packages will be installed:
  tree
0 upgraded, 1 newly installed, 0 to remove and 216 not upgraded.
Need to get 40.7 kB of archives.
After this operation, 105 kB of additional disk space will be used.
Get:1 http://kr.archive.ubuntu.com/ubuntu bionic/universe amd64 tree amd64 1.7.0-5 [40.7 kB]
Fetched 40.7 kB in 1s (30.6 kB/s)
Selecting previously unselected package tree.
(Reading database ... 169510 files and directories currently installed.)
Preparing to unpack .../tree_1.7.0-5_amd64.deb ...
Unpacking tree (1.7.0-5) ...
Setting up tree (1.7.0-5) ...
Processing triggers for man-db (2.8.3-2ubuntu0.1) ...

root@docker1:~# tree
.
├── labfilre.tgz
└── newroot
    ├── bin
    ├── lib
    └── lib64

4 directories, 1 file

루트의 bash 파일을 생성한 newroot 내에 복사한다.

root@docker1:~# ls -l /bin/bash
-rwxr-xr-x 1 root root 1113504 Jun  6  2019 /bin/bash
root@docker1:~# cp /bin/bash    /root/newroot/bin/bash
root@docker1:~# cp /bin/ls     /root/newroot/bin/ls

bash 가 참조하는 라이브러리를 새로 생성한 폴더에 복사한다.

ldd : 프로그램이 참조하는 라이브러리를 확인할 수 있는 명령어

root@docker1:~# pwd
/root
root@docker1:~# ldd /bin/bash
 linux-vdso.so.1 (0x00007fffdd59d000)
 libtinfo.so.5 => /lib/x86_64-linux-gnu/libtinfo.so.5 (0x00007fbb244dd000)
 libdl.so.2 => /lib/x86_64-linux-gnu/libdl.so.2 (0x00007fbb242d9000)
 libc.so.6 => /lib/x86_64-linux-gnu/libc.so.6 (0x00007fbb23ee8000)
 /lib64/ld-linux-x86-64.so.2 (0x00007fbb24a21000)
root@docker1:~#
root@docker1:~# mkdir /root/newroot/lib/x86_64-linux-gnu
root@docker1:~#
root@docker1:~# cp /lib/x86_64-linux-gnu/libtinfo.so.5 /root/newroot/lib/x86_64-linux-gnu/libtinfo.so.5       root@docker1:~# cp /lib/x86_64-linux-gnu/libdl.so.2 /root/newroot/lib/x86_64-linux-gnu/libdl.so.2
root@docker1:~# cp /lib/x86_64-linux-gnu/libc.so.6 /root/newroot/lib/x86_64-linux-gnu/libc.so.6
root@docker1:~# cp /lib64/ld-linux-x86-64.so.2 /root/newroot/lib64/ld-linux-x86-64.so.2
root@docker1:~#
root@docker1:~#
root@docker1:~#
root@docker1:~# ldd /bin/ls
 linux-vdso.so.1 (0x00007ffcf237b000)
 libselinux.so.1 => /lib/x86_64-linux-gnu/libselinux.so.1 (0x00007fb97f26f000)
 libc.so.6 => /lib/x86_64-linux-gnu/libc.so.6 (0x00007fb97ee7e000)
 libpcre.so.3 => /lib/x86_64-linux-gnu/libpcre.so.3 (0x00007fb97ec0c000)
 libdl.so.2 => /lib/x86_64-linux-gnu/libdl.so.2 (0x00007fb97ea08000)
 /lib64/ld-linux-x86-64.so.2 (0x00007fb97f6b9000)
 libpthread.so.0 => /lib/x86_64-linux-gnu/libpthread.so.0 (0x00007fb97e7e9000)
root@docker1:~#
root@docker1:~# cp /lib/x86_64-linux-gnu/libselinux.so.1 /root/newroot/lib/x86_64-linux-gnu/libselinux.so.1
root@docker1:~# cp /lib/x86_64-linux-gnu/libc.so.6 /root/newroot/lib/x86_64-linux-gnu/libc.so.6
root@docker1:~# cp /lib/x86_64-linux-gnu/libpcre.so.3 /root/newroot/lib/x86_64-linux-gnu/libpcre.so.3
root@docker1:~# cp /lib/x86_64-linux-gnu/libdl.so.2 /root/newroot/lib/x86_64-linux-gnu/libdl.so.2
root@docker1:~# cp /lib64/ld-linux-x86-64.so.2 /root/newroot/lib64/ld-linux-x86-64.so.2
root@docker1:~# cp /lib/x86_64-linux-gnu/libpthread.so.0 /root/newroot/lib/x86_64-linux-gnu/libpthread.so.0
root@docker1:~#
root@docker1:~#
root@docker1:~# tree
.
├── labfilre.tgz
└── newroot
    ├── bin
    │   ├── bash
    │   └── ls
    ├── lib
    │   └── x86_64-linux-gnu
    │       ├── libc.so.6
    │       ├── libdl.so.2
    │       ├── libpcre.so.3
    │       ├── libpthread.so.0
    │       ├── libselinux.so.1
    │       └── libtinfo.so.5
    └── lib64
        └── ld-linux-x86-64.so.2

5 directories, 10 files

chroot 적용 확인

chroot 명령어로 루트가 변경되는지 확인할 수 있다.

root@docker1:~# chroot /root/newroot/ /bin/bash
bash-4.4# pwd
/
bash-4.4#
bash-4.4# ls
bin  lib  lib64
bash-4.4#
bash-4.4# date
bash: date: command not found
bash-4.4#
bash-4.4# exit
exit
root@docker1:~#

namespace

특정 프로세스(컨테이너)에 대해 시스템 리소스(운영체제 커널 관련 리소스) 를 논리적으로 격리하는 기능이며 아래로 구분할 수 있다.

• PID NameSpace : 프로세스ID 를 분리하여 관리, 프로세스 목록을 따로 관리
• UTS NameSpace : UNIX Time Sharing, hostname, NIS domain name 을 프로세스에게 독립적으로 할당한다.
• NET NameSpace : 각 Network Namespace 별로 개별적인 인터페이스와 IP 구성을 가진다. Peering 형태로 연결한다

PID NameSpace

init(systemd) 프로세스에게 부여도던 PID 1번을 각 PID 네임스페이스별로 할당한다. 또한 컨테이너별로 개별적인 PID 트리가 구성되기 때문에 PID 충돌없이 실행 가능하다.

ps -ef : process status, -e every -f full

-pid 를 사용하여 unshare 한다.

root@docker1:~# unshare --pid --fork --mount-proc=/proc /bin/bash
root@docker1:~# ps -ef
UID        PID  PPID  C STIME TTY          TIME CMD
root         1     0  0 06:00 pts/1    00:00:00 /bin/bash
root        11     1  0 06:00 pts/1    00:00:00 ps -ef

UTS NameSpace

uname() 시스템 콜에 의해 반환되는 시스템 정보 중에서 hostname, NIS domain name 을 프로세스에게 독립적으로 할당한다. UTS 네임스페이스 별로 hostname 을 격리한다.

root@docker1:~# uname -n
docker1
root@docker1:~# hostname
docker1
root@docker1:~# ls -l /proc/$$/ns/uts
lrwxrwxrwx 1 root root 0 Jan  7 06:02 /proc/1/ns/uts -> 'uts:[4026531838]'
root@docker1:~#
root@docker1:~#
root@docker1:~# unshare -u /bin/bash
root@docker1:~# hostname happy.life.com
root@docker1:~#
root@docker1:~# hostname
happy.life.com
root@docker1:~#
root@docker1:~# uname -n
happy.life.com
root@docker1:~#
root@docker1:~# ls -l /proc/$$/ns/uts
lrwxrwxrwx 1 root root 0 Jan  7 06:04 /proc/16/ns/uts -> 'uts:[4026532254]'
root@docker1:~#
root@docker1:~# exit
exit

NET NameSpace

각 Network Namespcace 별로 개별적인 인터페이스와 IP 구성을 가지며, 중복 포트 바인딩 등을 통한 네트워크 충돌을 방지한다.
네트워크 장치, 주소, 경로 및 방화벽 규칙 같은 네트워크 자원을 격리한다.

root@docker1:~# ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: enp0s3: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    link/ether 08:00:27:a7:a6:d4 brd ff:ff:ff:ff:ff:ff
    inet 192.168.137.101/24 brd 192.168.137.255 scope global enp0s3
       valid_lft forever preferred_lft forever
    inet6 fe80::a00:27ff:fea7:a6d4/64 scope link
       valid_lft forever preferred_lft forever
root@docker1:~#
root@docker1:~# ip netns add guestnet  // guestnet 새로운 NET namespace 생성
root@docker1:~# ip netns ls
guestnet
root@docker1:~#
root@docker1:~# ip netns exec guestnet ip link // guestnet namespace 의 loopback 활성화
1: lo: <LOOPBACK> mtu 65536 qdisc noop state DOWN mode DEFAULT group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
root@docker1:~# ip netns exec guestnet ip link set lo up
root@docker1:~# ip netns exec guestnet ip link
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN mode DEFAULT group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
root@docker1:~#
root@docker1:~#
root@docker1:~# ip link add host type veth peer name guest // default namespace 의 host(veth) 와 guestnet namespace guest(veth) 를 연결
root@docker1:~#
root@docker1:~# ip link
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN mode DEFAULT group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
2: enp0s3: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP mode DEFAULT group default qlen 1000
    link/ether 08:00:27:a7:a6:d4 brd ff:ff:ff:ff:ff:ff
3: guest@host: <BROADCAST,MULTICAST,M-DOWN> mtu 1500 qdisc noop state DOWN mode DEFAULT group default qlen 1000
    link/ether ce:cb:f9:46:8f:73 brd ff:ff:ff:ff:ff:ff
4: host@guest: <BROADCAST,MULTICAST,M-DOWN> mtu 1500 qdisc noop state DOWN mode DEFAULT group default qlen 1000
    link/ether 02:09:d9:13:4f:e7 brd ff:ff:ff:ff:ff:ff
root@docker1:~#
root@docker1:~#
root@docker1:~# ip link set guest netns guestnet // guest(veth) 를 guestnet namespace 에 할당
root@docker1:~# ip link // guest@host 이 guestnet 으로 이동 확인
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN mode DEFAULT group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
2: enp0s3: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP mode DEFAULT group default qlen 1000
    link/ether 08:00:27:a7:a6:d4 brd ff:ff:ff:ff:ff:ff
4: host@if3: <BROADCAST,MULTICAST> mtu 1500 qdisc noop state DOWN mode DEFAULT group default qlen 1000
    link/ether 02:09:d9:13:4f:e7 brd ff:ff:ff:ff:ff:ff link-netnsid 0
root@docker1:~#
root@docker1:~#
root@docker1:~# ip link set host up // host(veth) 에 IP 할당
root@docker1:~# ip address add 1.2.3.4/24 dev host
root@docker1:~#
root@docker1:~# ip netns exec guestnet ip link set guest up // guest(veth) 에 IP 할당
root@docker1:~# ip netns exec guestnet ip address add 1.2.3.5/24 dev guest
root@docker1:~# ip netns exec guestnet ip address show dev guest
3: guest@if4: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000
    link/ether ce:cb:f9:46:8f:73 brd ff:ff:ff:ff:ff:ff link-netnsid 0
    inet 1.2.3.5/24 scope global guest
       valid_lft forever preferred_lft forever
    inet6 fe80::cccb:f9ff:fe46:8f73/64 scope link
       valid_lft forever preferred_lft forever
root@docker1:~#
root@docker1:~#
root@docker1:~# ping 1.2.3.5 // 통신 확인
PING 1.2.3.5 (1.2.3.5) 56(84) bytes of data.
64 bytes from 1.2.3.5: icmp_seq=1 ttl=64 time=0.102 ms
64 bytes from 1.2.3.5: icmp_seq=2 ttl=64 time=0.068 ms
^C
--- 1.2.3.5 ping statistics ---
2 packets transmitted, 2 received, 0% packet loss, time 1023ms
rtt min/avg/max/mdev = 0.068/0.085/0.102/0.017 ms
root@docker1:~#
root@docker1:~#
root@docker1:~# ip netns del guestnet // guestnet 삭제
root@docker1:~# ip netns ls
root@docker1:~#

cGroups (Control Groups)

cGroups (control Groups) 는 커널이 가지고 있는 기능이며, task 라 불리는 프로세스 그룹에 대한 CPU, Memory, Network, Storage 자원 할당 및 제어하는 커널 기능이다.

사전 환경 구성

CPU 사용이 많은 환경을 구성하기 위해 아래의 프로그램을 작성한다.

gcc : 처음에는 C 컴파일러였으며 GNU C Compiler의 약어였다. 하지만 기능이 추가되면서 C++ 같은 다른 언어도 지원하게 되었고, GNU Compiler Collectio으로 이름을 변경하였다. 물론 약어는 여전히 GCC이다. 공식적으로 지원하는 언어는 C(gcc), C++(g++), Objective-C(gobjc), Fortran(gfortran), Ada(gnat), Go(gccgo), D(gdc)이다. Java(gcj)는 GCC 7.1 버전부터 지원이 중단되었다. GNU 진영에서는 GCC로 컴파일을 하고 Make를 이용해 빌드하는 것이 일반적이다.

top : 시스템의 상태를 전반적으로 가장 빠르게 파악 가능(CPU, Memory, Process) 하며 주로 CPU 사용률을 정렬해서 프로세스 목록을 출력하고자 할 떄 쓰인다.

# apt-get update
# apt install -y gcc

# nano a.c
void main() {
        for(;;);
}

// 저장 시 ctrl+o (저장) > enter > ctrl+x (종료)

# cat a.c
# gcc a.c
# cp a.out    b.out

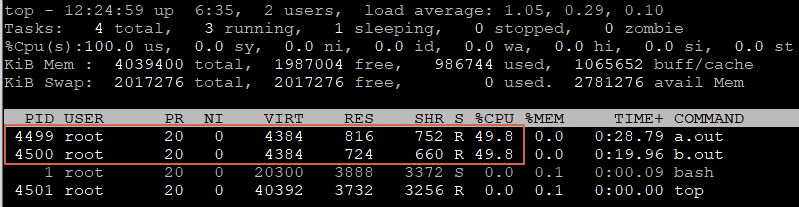

a.out 과 b.out 을 실행하면 아래와 같이 50% 의 동일한 CPU 를 점유한다.

# ./a.out &  // &: 백그라운드 실행
# ./b.out &

1024   :  1024   50%:50%
512    : 1024  (1:2    33%:66%)
256    : 1024  (1:4     20%:80%)


# cd /sys/fs/cgroup
# ls
# cd cpu
# mkdir limit_50_percent
# cd limit_50_percent/
# ls


# PS1="# "

#  echo $(pgrep a.out) > tasks             <-- 자원을 제어할 프로세스의 PID (a.out)
+ echo 8385

# cat cpu.shares

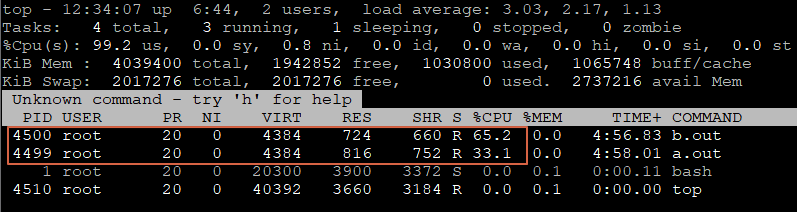

# echo 512 > cpu.shares <-- 경쟁이 발생했을 떄 상대적 가중치를 지정한다.(기본값은 1024)
# echo 256 > cpu.shares

테스트 이후 실행한 프로세스를 종료한다.

# pkill b.out    (process kill : 프로세스 종료)
# pkill a.out

OverlayFS (in Union File System)

두개의 레이어만 가지고 있어 기존의 AUFS (Advanced multi layered Unification File System) 보다 단순한 디자이을 갖는다.
이미지 레이어마다 /var/lib/docker/overlay 디렉토리 밑에 자신만의 디렉토리를 가진다.

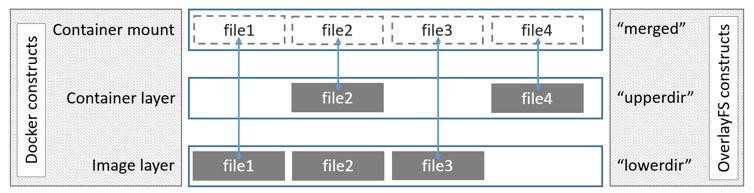

[Overlay FS 구조]

테스트 데이터 생성

아래와 같이 container, image1, image2, work merge 폴더 및 파일을 생성한다.

root@docker1:~# pwd
/root
root@docker1:~# mkdir overlayfs
root@docker1:~# mkdir container image1 image2 work merge
root@docker1:~# echo Hello, a > image1/a
root@docker1:~# echo Hello, b > image1/b
root@docker1:~# echo HEllo, c > image2/c
root@docker1:~# tree
.
├── a.c
├── a.out
├── b.out
├── container
├── image1
│   ├── a
│   └── b
├── image2
│   └── c
├── labfilre.tgz
├── merge
├── newroot
│   ├── bin
│   │   ├── bash
│   │   └── ls
│   ├── lib
│   │   └── x86_64-linux-gnu
│   │       ├── libc.so.6
│   │       ├── libdl.so.2
│   │       ├── libpcre.so.3
│   │       ├── libpthread.so.0
│   │       ├── libselinux.so.1
│   │       └── libtinfo.so.5
│   └── lib64
│       └── ld-linux-x86-64.so.2
├── overlayfs
├── tasks
└── work

11 directories, 17 files
root@docker1:~#

mount : 기본 파일 시스템을 커널이 인식하도록 한다. 파일 시스템이 연결되면 마우트 지점이 마운트된 파일 시스템의 루트 디렉터리가 된다.

파일시스템 Overlay 마운트하기

root@docker1:~# mount -t overlay overlay -o lowerdir=image2:image1,upperdir=container,workdir=work merge

• overlay : 타입 종류
• overlay : 장치명
• lowerdir, upperdir
• workdir : 작업용 디렉토리
• merge : 실제 참조되는 디렉토리

df : 리눅스 시스템 전체의 (마운트 된) 디스크 사용량을 확인할 수 있습니다. 파일시스템, 디스크 크기, 사용량, 여유공간, 사용률, 마운트지점 순으로 나타납니다.
-t : type

root@docker1:~# mount -t overlay  overlay -o lowerdir=image2:image1,upperdir=container,workdir=work   merge
root@docker1:~#
root@docker1:~# df
Filesystem                        1K-blocks    Used Available Use% Mounted on
/dev/mapper/ubuntu--vg-ubuntu--lv  19475088 6674836  11787928  37% /
udev                                1986084       0   1986084   0% /dev
tmpfs                               2019700       0   2019700   0% /dev/shm
tmpfs                                403940    1304    402636   1% /run
tmpfs                                  5120       4      5116   1% /run/lock
tmpfs                                403940      28    403912   1% /run/user/125
tmpfs                                403940       0    403940   0% /run/user/0
tmpfs                               2019700       0   2019700   0% /sys/fs/cgroup
/dev/sda2                            999320  153112    777396  17% /boot
overlay                            19475088 6674836  11787928  37% /root/merge
root@docker1:~#

merge 폴더에 overlay 된 파일들이 생성된다.

root@docker1:~# tree
.
├── a.c
├── a.out
├── b.out
├── container
├── image1
│   ├── a
│   └── b
├── image2
│   └── c
├── labfilre.tgz
├── merge
│   ├── a
│   ├── b
│   └── c
├── newroot
│   ├── bin
│   │   ├── bash
│   │   └── ls
│   ├── lib
│   │   └── x86_64-linux-gnu
│   │       ├── libc.so.6
│   │       ├── libdl.so.2
│   │       ├── libpcre.so.3
│   │       ├── libpthread.so.0
│   │       ├── libselinux.so.1
│   │       └── libtinfo.so.5
│   └── lib64
│       └── ld-linux-x86-64.so.2
├── overlayfs
├── tasks
└── work
    └── work

12 directories, 20 files

merge 파일 내용을 변경하면 container 에 반영이 된다.

root@docker1:~# cat merge/a
Hello, a
root@docker1:~# echo Hello, yumi > merge/a
root@docker1:~# cat merge/a
Hello, yumi
root@docker1:~# cat container/a
Hello, yumi
root@docker1:~#

merge 에 파일을 생성하면 container 에도 생성이 된다.

root@docker1:~#
root@docker1:~# echo Hello, d > merge/d
root@docker1:~# tree
.
├── a.c
├── a.out
├── b.out
├── container
│   ├── a
│   └── d
├── image1
│   ├── a
│   └── b
├── image2
│   └── c
├── labfilre.tgz
├── merge
│   ├── a
│   ├── b
│   ├── c
│   └── d
├── newroot
│   ├── bin
│   │   ├── bash
│   │   └── ls
│   ├── lib
│   │   └── x86_64-linux-gnu
│   │       ├── libc.so.6
│   │       ├── libdl.so.2
│   │       ├── libpcre.so.3
│   │       ├── libpthread.so.0
│   │       ├── libselinux.so.1
│   │       └── libtinfo.so.5
│   └── lib64
│       └── ld-linux-x86-64.so.2
├── overlayfs
├── tasks
└── work
    └── work

12 directories, 23 files
